Trådløs kommunikationsforbindelse nb iot datatransmissionsterminal DTU til industriel kvalitet

Kort beskrivelse:

Support CoAP-protokol, China Telecom Cloud, NB-IoT,
LPWAN, understøtter ekstern batteristrømforsyning
MDN311 NB-IoT DTU er en ekstern terminal baseret på NB-IoT til trådløs datatransmission, lille volumen, understøtter flere grænseflader; understøtter online-, IDLE-, PSM-status, får det lavere strømforbrug i standby; Understøtter UDP / CoAP-netværksprotokol, der giver brugerne den fuldt gennemsigtige datatransmissionstilstand; Understøtter tilpasset hjerteslagspakke, registreringspakke, header; Støt vores selvbyggede IoT Cloud uden at opbygge server af brugere; Støtter fuldt ud industriel SCADA, brugerne behøver ikke pleje den komplekse netværksprotokol, bare ved hjælp af fuld gennemsigtige transmissionsserier kan du opnå trådløs dataafsendelse og -modtagelse, hvilket får din enhed til at oprette forbindelse til internettet uden begrænsning af tid eller sted.

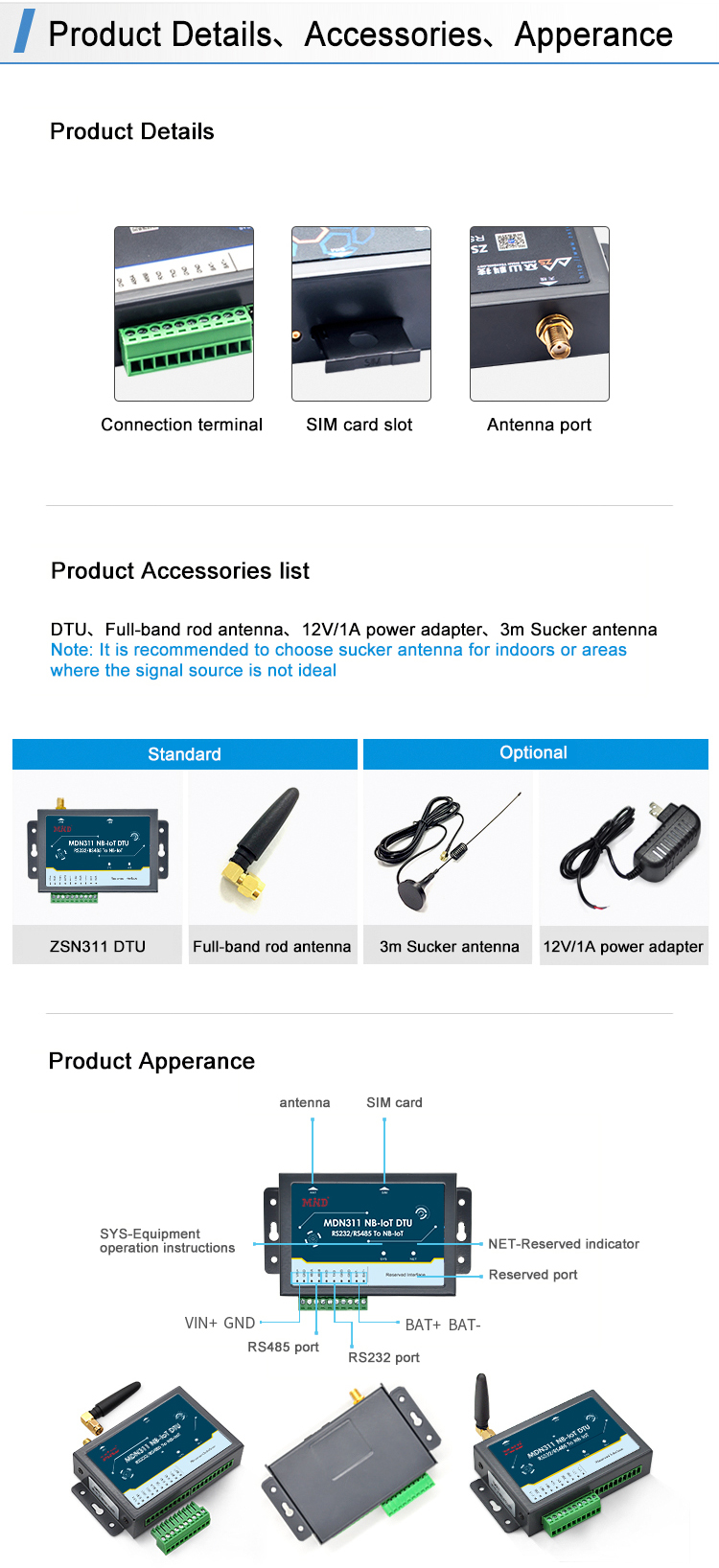

Produktdetaljer

Produktetiketter

Oversigt
Hurtige detaljer
Chipsæt:
BC95
Model nummer:
MDN311
Ansøgning:
Terminal for transmission af datatransmission
Mærke navn:
SIND
Oprindelsessted:
Sichuan, Kina
Produktnavn:
nb iot datatransmissionsterminal DTU til industriel kvalitet
Type:
Branche NB-IOT DTU
Seriel datagrænseflade:
RS232 / RS485
Kommunikationstilstand:
NB-IOT UL / DL: 200 kbps / 200 kbps
Frekvensbånd:
400MHz til 520MHz Konfigurerbar
Arbejdstemperatur:
-30 ℃ ~ + 75 ℃
Vægt:
212 g
Størrelse:
105mm * 60mm * 22mm
Interface type:
Alle terminaler
Antennestik:
SMA-stik - udvendigt gevind indvendigt hul
Forsyningsevne
Forsyningsevne:
10000 sæt / sæt pr. Måned
Emballage og levering
Emballeringsdetaljer
Trådløs kommunikationslink nb iot industriel kvalitet datatransmissionsterminal DTU1 sæt / taske (med tilpassede dele)
Havn
Chengdu / Shanghai / Shenzhen
Ledetid :
Mængde (sæt) 1 - 100 > 100
Est. Tid (dage) 7 Forhandles

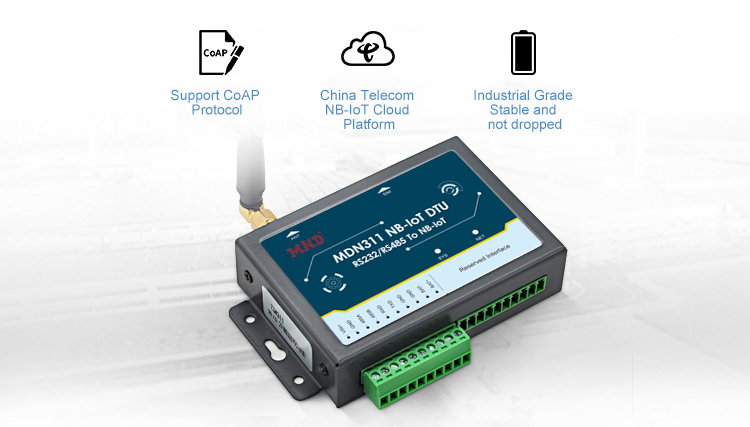

Industrial-grade NB-IoT DTU

Support CoAP-protokol, China Telecom Cloud, NB-IoT,

LPWAN, understøtter ekstern batteristrømforsyning

ZSN311 NB-IoT DTU er en ekstern terminal baseret på NB-IoT til trådløs datatransmission, lille volumen, understøtter flere grænseflader; understøtter online, IDLE, PSM-status, får det lavere strømforbrug i standby; Understøtter UDP / CoAP-netværksprotokol, der giver brugerne den fuldt gennemsigtige datatransmissionstilstand; Understøtter tilpasset hjerteslagspakke, registreringspakke, header; Støt vores selvbyggede IoT Cloud uden at opbygge server af brugere; Understøtter fuldt ud industriel SCADA, brugerne behøver ikke pleje den komplekse netværksprotokol, bare ved hjælp af fuld gennemsigtige transmissionsserier kan du opnå trådløs datasendelse og modtagelse, hvilket får din enhed til at oprette forbindelse til Internettet uden begrænsning af tid eller sted.

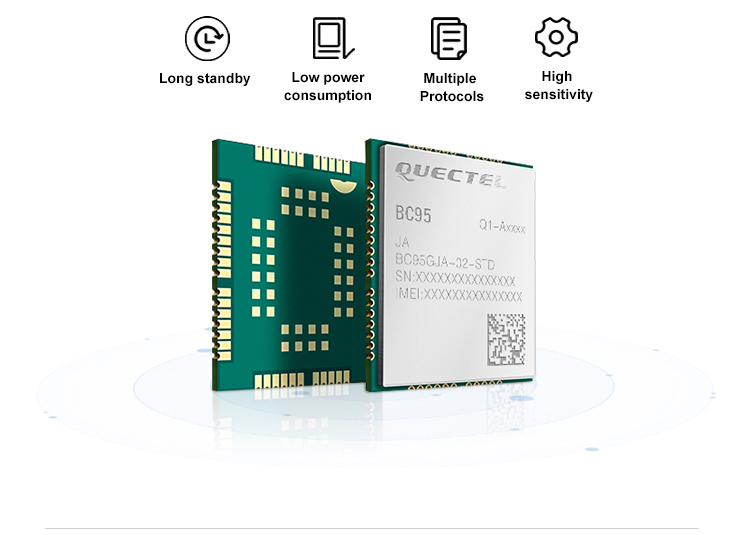

Brug af Quectel Industrial Grade Communication Chip

MDN311-485 bruger Quectel Industrial Grade Communication Chip, så den effektivt garanterer uafbrudt NB-IoT-netværkskommunikation.

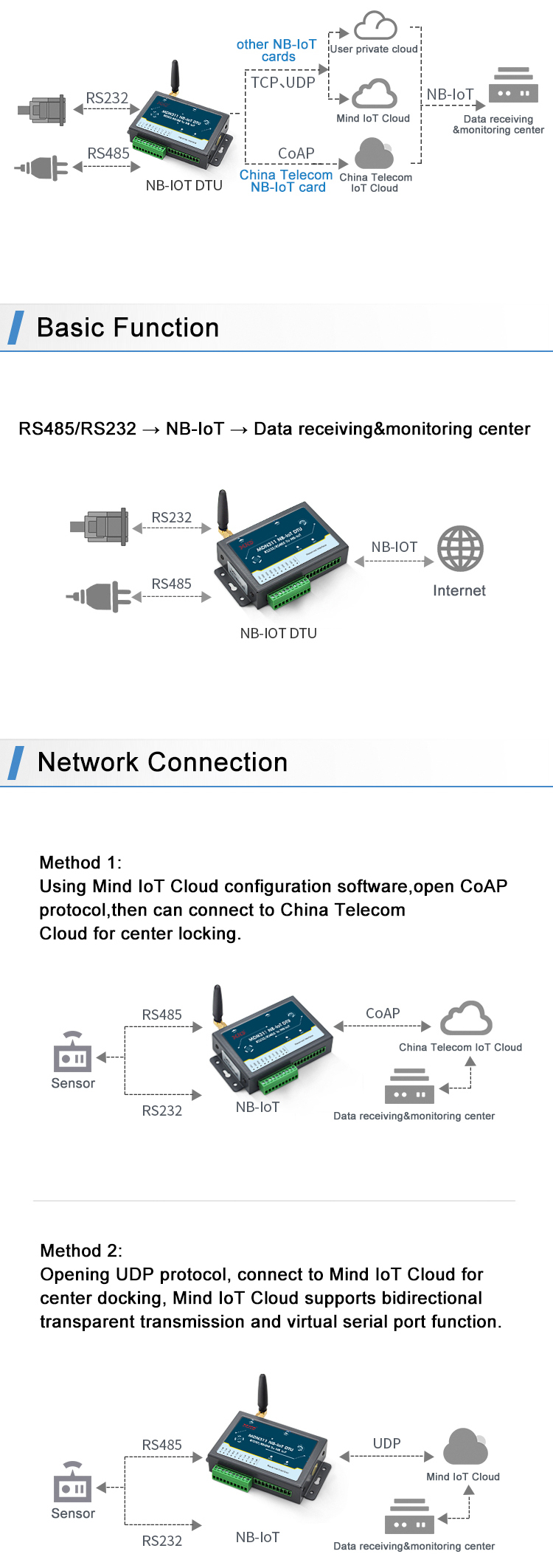

MDN311 Support CoAP-protokol

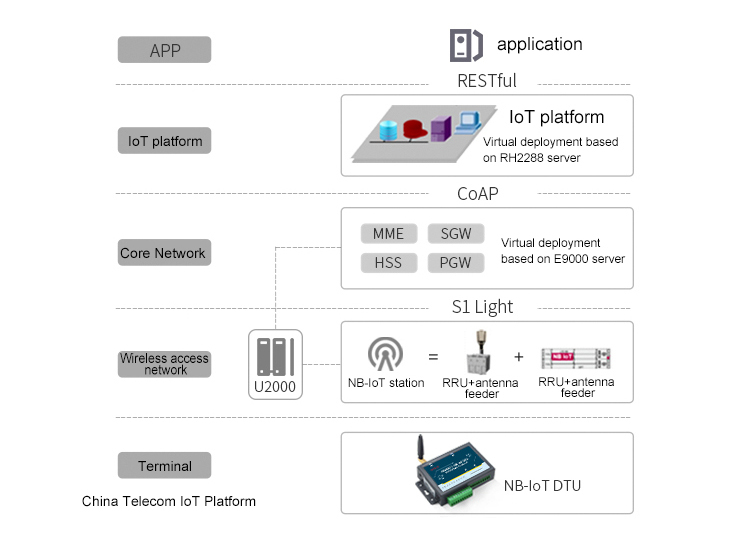

NB-IoT DTU kan vælge Mind IoT Cloud / China Telecom IoT Cloud

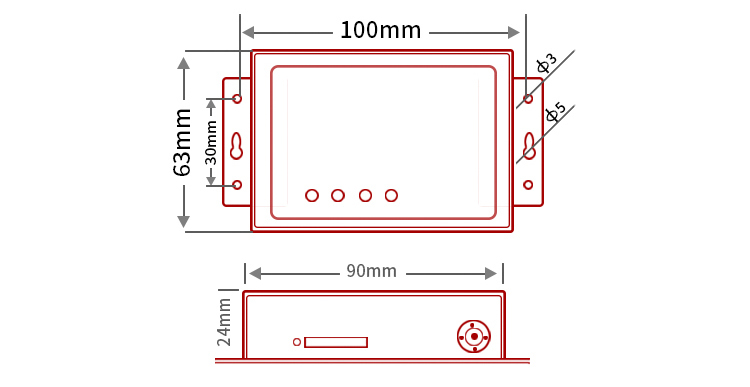

Mekaniske dimensioner

Funktion Introduktion

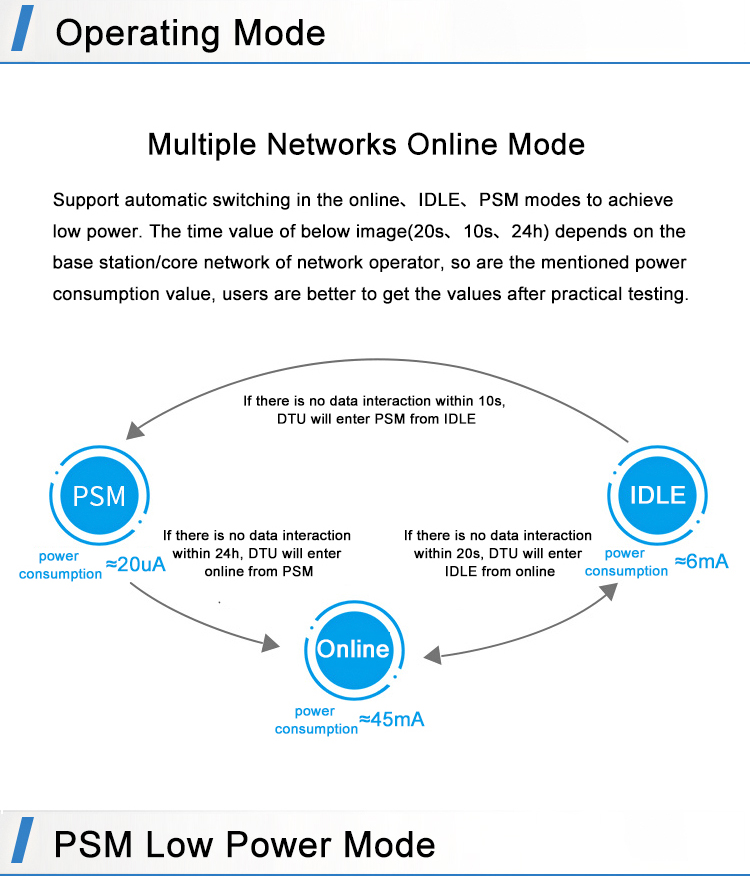

  • Understøtt automatisk konvertering i online-, IDLE- og PSM-tilstande for at opnå ekstremt strømforbrug.
  • Automatisk analyse og behandling af forskellige situationer, der giver en stabil og pålidelig NB-IoT-gennemsigtig transmissionskanal.
  • Understøtter UDP-protokol, UDP-ZSD-tilstand baseret på Mind-indkapsling, China Telecom CoAP-protokol.
  • Ved hjælp af Mind's SDK er værtscomputerudviklingen enklere, og du kan hurtigt oprette dit eget center uden TCP / IP-programmering.
  • Support lokal og ekstern parameterkonfiguration og ekstern firmwareopgradering.
  • Understøtter brugerdefineret registreringspakke, hjerterytmepakke, brugerdefineret headerpakke, hvilket er praktisk for brugerne at bekræfte data.
  • Fuld support til industrielle konfigurationsapplikationer, OPC Server (tilpasning kræves) og virtuelle serielle porte.
  • Fuld support til Mind IoT Cloud, brugerne behøver ikke at opbygge deres egne servere.
  • Understøtter mobilweb i realtid visning af udstyrets driftsstatus.

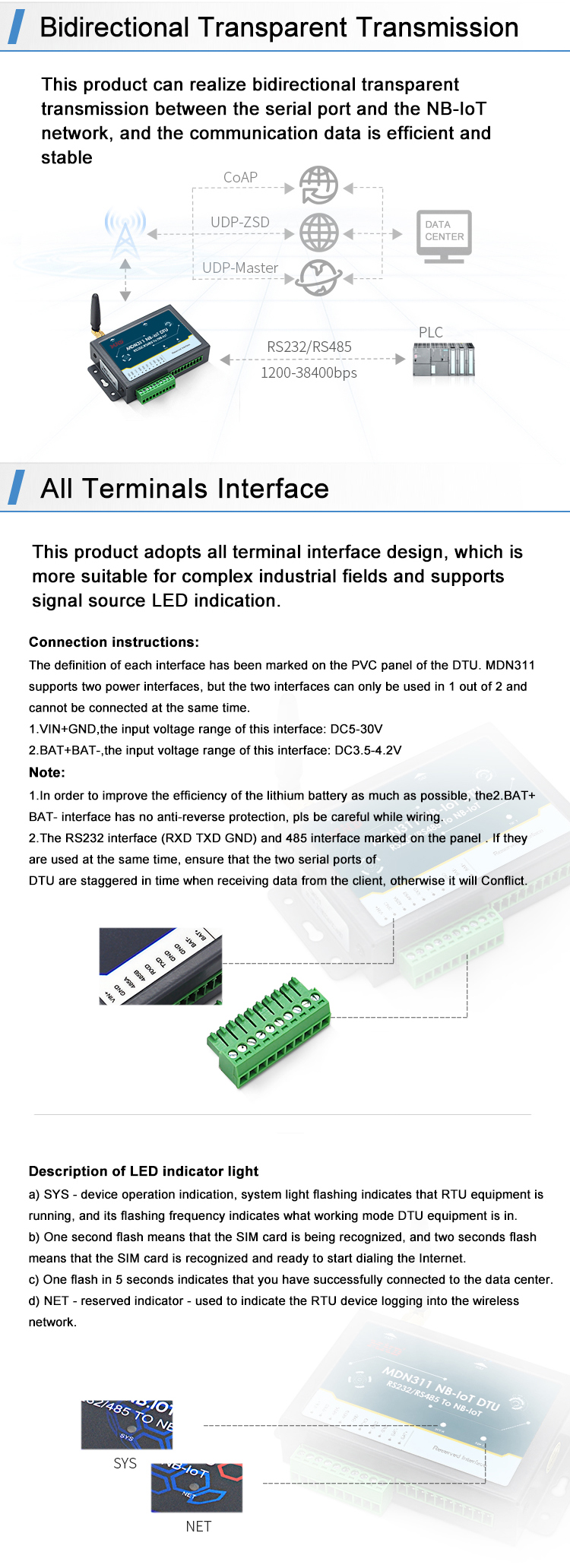

  • Giv RS232, RS485 kommunikationsinterface, baudhastigheden er valgfri fra 1200bps til 38400bps, og startbit / stopbit / paritet er valgfri.
  • Strømforsyningen og den serielle port anvender TVS anti-overspændingsbeskyttelse for at sikre udstyrets stabilitet og pålidelighed.
  • Support gratis konfiguration af lokale script-instruktioner til realisering af, at DTU aktivt indsamler instrumentdata uden værtscomputerintervention.
  • Understøtter ekstern batteristrømforsyning, lang standby i lavt strømforbrugstilstand.

Tekniske parametre



Egenskaber Beskrivelser
Strømforsyning VIN-interface: DC5V-30V
BAT-interface: DC3.5V-4.2V
Strømforbrug Almindelig version: VIN-interface, DC12V strømforsyning
Online tilstand Strøm: 60mA-150mA
Højeste funktionsstrøm: 500mA
PSM / IDLE-tilstand Strøm: ≈13mA
Version med lav strøm: BAT-interface, 3,7 V litiumbatteri Strømforsyning
Online tilstand Strøm: 60mA-150mA
Højeste funktionsstrøm: 500mA
PSM / IDLE Mode Strøm: u20uA
Frekvensbånd MDN311-B5: China Telecom 850M
MDN311-B8: China Mobile / Unicom 900M
MDN311-Bx: International version
Netværk NB-IoT UL / DL: 200 kbps / 200 kbps
SIM-kort Micro SIM: 3V
Antennestik SMA-stik - udvendigt gevind indvendigt hul
Serie Data interface RS232, RS485 niveau
Baudrate: 1200-38400bps
Databit: 8
Paritetskontrol: Nej
Stop bits: 1bits
Temperaturområde Arbejdsmiljø temperatur: -30 ° C til + 75 ° C
Opbevaringstemperatur -40 ° C til + 85 ° C
Fugtighedsområde Relativ luftfugtighed 95% (ingen kondens)
Fysiske egenskaber længde: 10,5 cm, bredde: 6 cm, højde: 2,2 cm



Enheden kører med lavt strømforbrug og kan ikke modtage downlink-data fra datacentret.

DTU'en skal aktivt uploade data og gå ind i forbindelsestilstand, før centret kan sende data.

Efter ingen datakommunikation skifter MDN311 automatisk til PSM-tilstand for at opretholde et lavt strømforbrug standby.

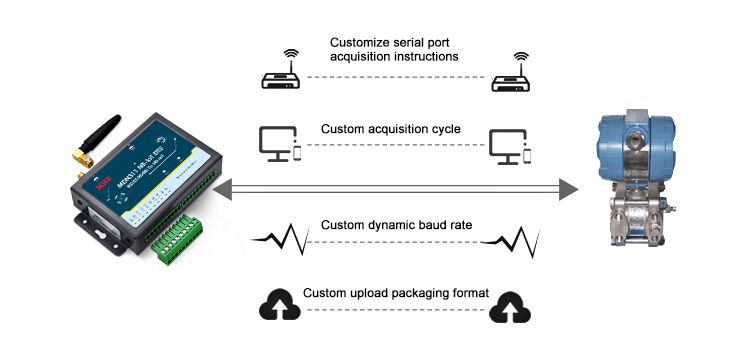

MDN311 understøtter script programmering funktion. Brugere kan tilpasse scriptfiler via udstyrets grafiske konfigurationssoftware, så applikationer på stedet ikke kræver yderligere controllere og ikke behøver at stole på dataplatformen til at udstede indsamlingsinstruktioner for at opnå direkte forbindelse til instrumentet. MDN311 Direkte og aktivt indsamle data fra instrumentet og rapportere det til platformen.

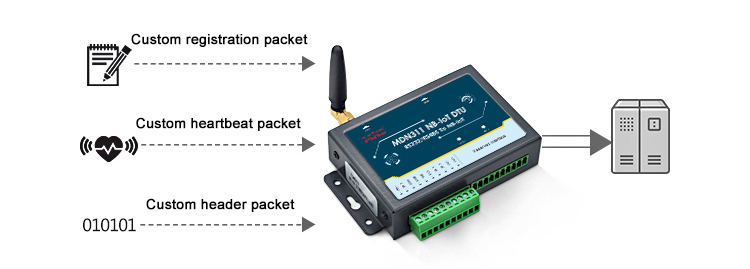

Fleksibel tilpasning af datapakkeformat

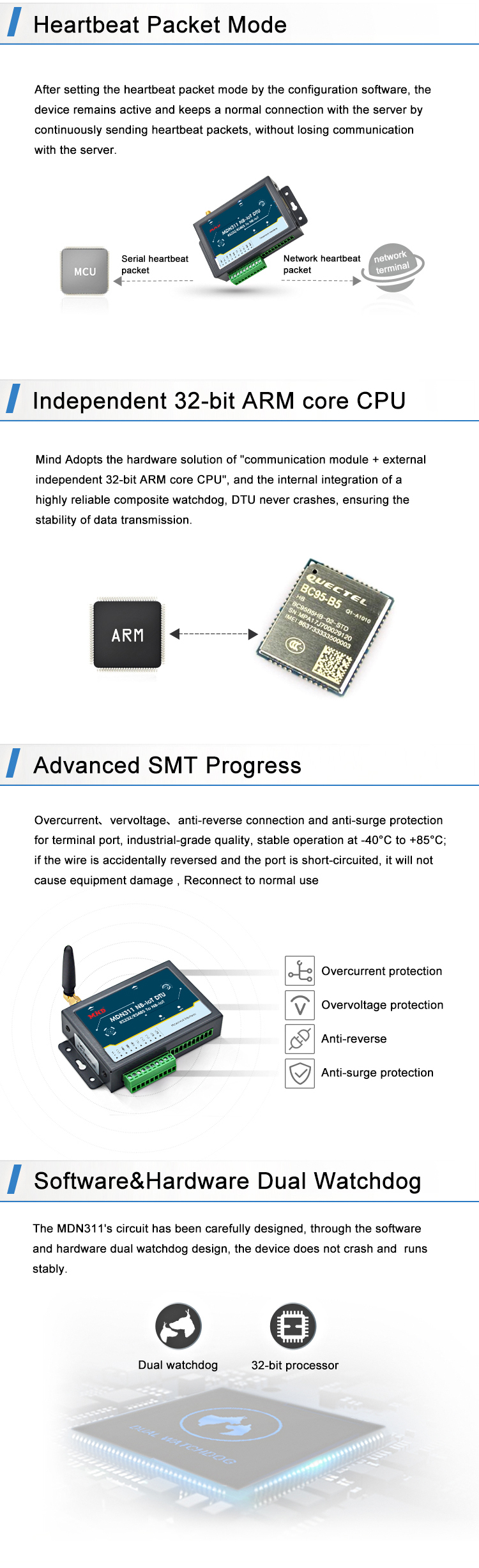

Tilpasset registreringspakke: Brugere kan frit konfigurere indholdet af den datapakke, der sendes, når MDN311 først oprettes forbindelse til datacentret.

Brugerdefineret hjerteslagspakke: Brugere kan frit konfigurere indholdet af hjerteslagspakken, der sendes af MDN311 til datacentret.

Tilpasset headerpakke: Brugeren kan konfigurere specifikt indhold inden datapakken sendt af DTU til datacentret for at skelne mellem datatypen eller kategorien.
