RS232 / RS485 seriel port til LTE trådløs tovejs gennemsigtig transmission 4G DTU

Kort beskrivelse:

Terminalens ledningsstrukturdesign er mere praktisk i det industrielle miljø, understøtter script-programmering, realiserer aktiv dataindsamling og har tovejs gennemsigtig transmission.
MDDR3411 understøtter det nationale 2/3 / 4G-netværk, leverer en RS232 / 485 fuld gennemsigtig transmissionsgrænseflade, 2 switch-indgange, 2 relæudgange, en 4V power output-interface, indbygget modbus RTU-protokol, understøtter fuldt ud industrielle konfigurationsapplikationer, Support TCP / UDP og andre netværkskommunikationsprotokoller, dette produkt er blevet udbredt i mange industrielle fjernmåle- og kontrolfelter.


Produktdetaljer

Produktetiketter

Oversigt
Hurtige detaljer
Chipsæt:
ME3630
Model nummer:
MDD3411
Ansøgning:
gennemsigtig transmission / relæstyring / -opsamling
Mærke navn:
SIND
Oprindelsessted:
Sichuan, Kina
Produktnavn:
4G / LTE netværk DTU
Seriel portgrænseflade:
RS232 / RS485 / TTL
Hastighed:
300-115200bps
Arbejdstemperatur:
-25 ℃ til + 70 ℃
Relativ luftfugtighed:
95% (ingen kondens)
Vægt:
190g
Størrelse:
10,5 cm * 6 cm * 2,2 cm
SIM-kort interface:
3V / 1,8V
Strømforsyningsgrænseflade:
VIN: 5V ~ 30V DC / BAT: 3,5V ~ 4,2V DC
Forsyningsevne
Forsyningsevne:
10000 sæt / sæt pr. Måned
Emballage og levering
Emballeringsdetaljer
4G netværk DTU1 sæt / taske (med tilpassede dele)
Havn
Chengdu / Shanghai / Shenzhen
Ledetid :
Mængde (sæt) 1 - 100 > 100
Est. Tid (dage) 7 Forhandles

Høj prisydelse og multifunktions 4G DTU

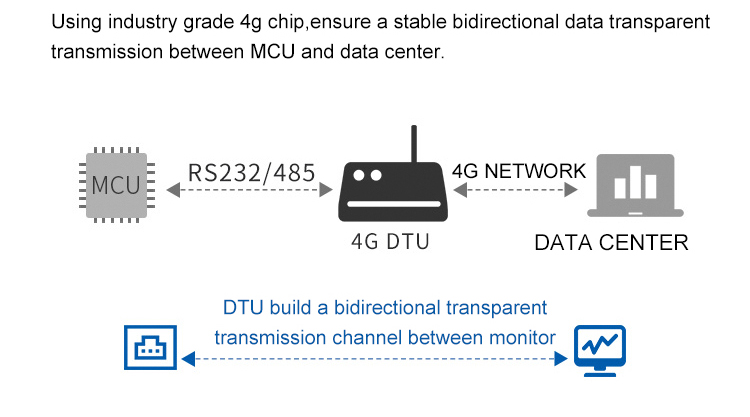

Terminal forbindelsesstruktur design, mere bekvemt til industri applikationer, understøtter script programmering, kan også automatisk indsamle data fra instrument og tovejs gennemsigtig transmission.



Hardware beskrivelse

Ved hjælp af ZTE-kommunikationschips understøtter 7 mønster 15 frekvensmærker 4G-netværk, i tilfælde af 4G-netværk ustabilitet, kan det automatisk skifte til 2 / 3G-netværket for at sikre, at udstyret konstant er tilsluttet, og automatisk skifte til 4G-netværket, når 4G netværk gendannes.

  • understøtter multi-datacenter, det kan automatisk skifte til standby-datacenter, når fejlen finder sted.
  • understøtter TCP Client, UDP Master mønster og TCP-ZSD, UDP-ZSD mønster, der baserer sig på vores pakning.
  • det bliver lettere når du bruger SDK fra os til at konstruere dig selv et datacenter.
  • understøtter lokale, fjernkonfigurerende parametre og firmware til fjernopgradering.
  • support definer registerpakke, hjerterytmepakke, header af datapakke ved dig selv, der vil gøre data bekræftelse bliver mere praktisk.
  • understøtter industriel konfigurationsapplikation og OPC-server og virtuel seriel port.
  • understøtter de fleste 4G-netværk rundt om i verden. Bruger alt terminal interface design og med RS232 / RS485 seriel port interface.
  • ved hjælp af 6 ~ 30V bredt spændingsområde og vagthunddesign, hvilket sikrer arbejde stabilt i enhver form for applikationsscenarier.

Enhedsparametre



Specifikation Beskrivelse
VIN strømforsyningsgrænseflade Spændingsområde: 5V ~ 30V DC
BAT strømforsyningsgrænseflade Spændingsområde: 3,5V ~ 4,2V DC
Strømforbrug @ 12VDC strøm;
Send og modtag datastrøm: 150mA ~ 240mA;
Tomgangsstatus nuværende: <40mA

Frekvensmærke GSM B3 / 8; CDMA1X CDMA EVDO; WCDMAB1;
TD-SCDMA B34 / 39; LTE FDD B1 / 3;
LTE TDD B38 / 39/40/41;
(U) SIM-kortgrænseflade Understøtter SIM-kort 3V / 1,8V
Antenne-interface 50Ω SMA-interface
Seriel port interface RS232 / RS485 / TTL; baudrate: 300 ~ 115200bps
Databit: 7/8 paritetskontrol: N / E / O;
Stopbit: 1/2 bit
Temperaturområde Arbejdstemperatur: -25 ℃ ~ 70 ℃
Opbevaringstemperatur: -40 ℃ ~ 85 ℃
Fugtighedsområde Relativ luftfugtighed: 95% (ingen kondens)

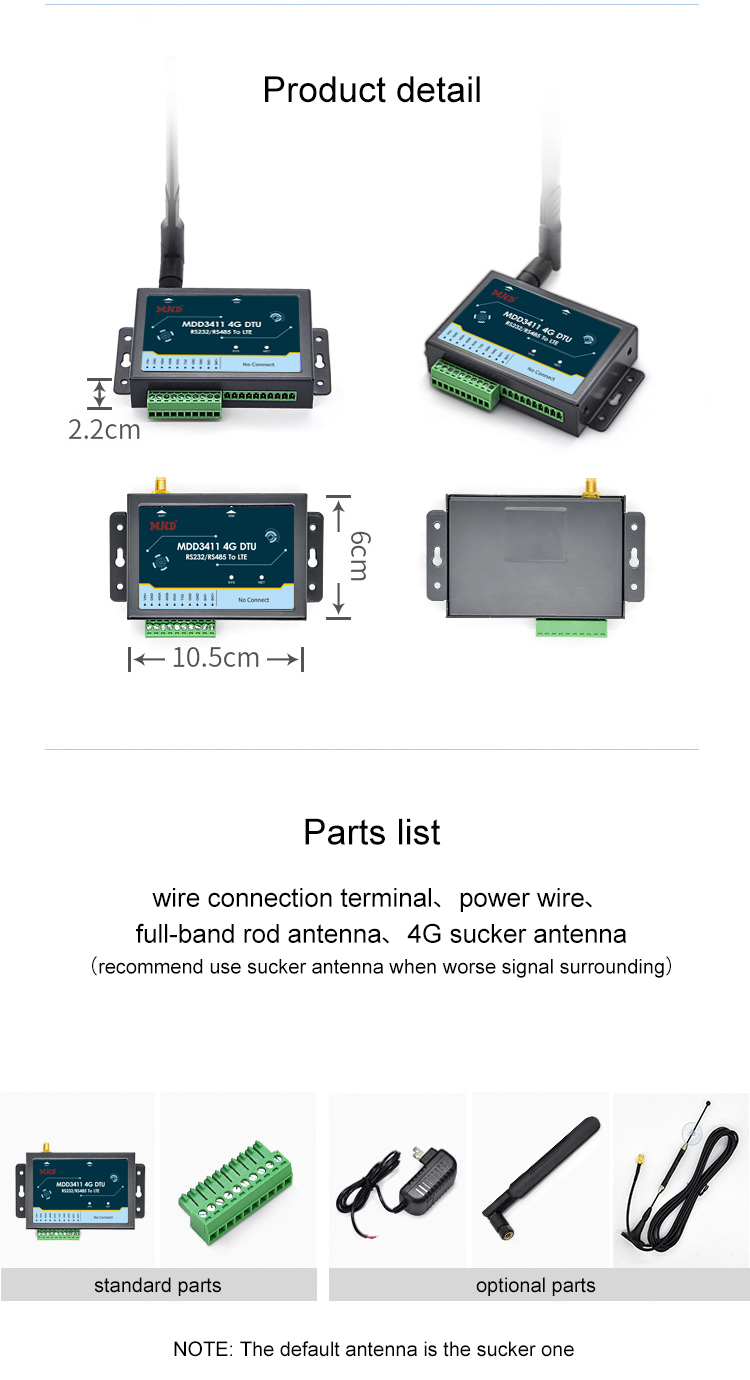

Fysisk egenskab Lang: 10,5 cm bred: 6 cm høj: 2,2 cm,
vægt: 190g

Hovedfunktion Beskrivelse

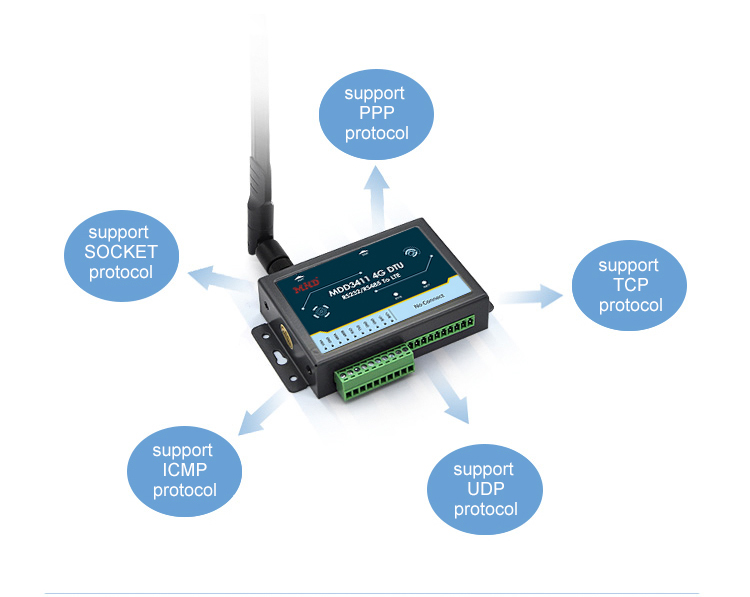

Understøtter flere protokoller

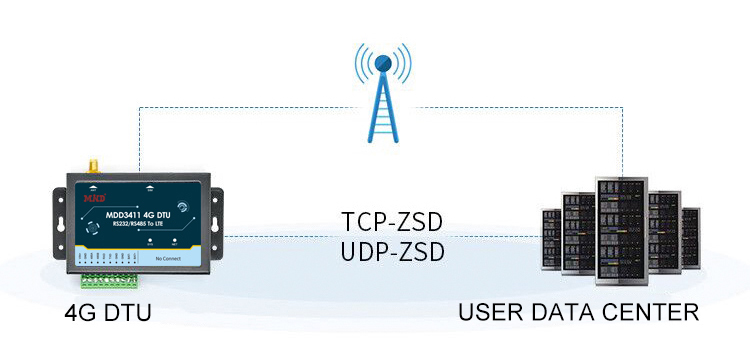

TCP-ZSD / UDP-ZSD

Baser på tankepakke TCP / UDP-mønster. SKD-pakken, der leveres af os, understøtter flere programmeringssprogudviklingsmiljø, brugeren kan let besøge datacenter uden at være opmærksom på den komplekse netværksprotokol. understøtter statisk IP, dynamisk domæne, APN privat netværk.

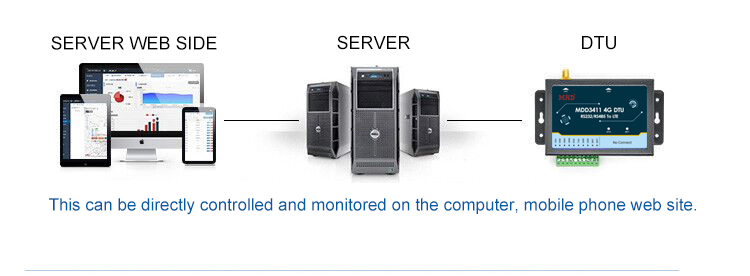

HTTP-protokol

HTTP-protokollen kan bruges som en HTTP-klient til datatransmission og tovejskommunikation med HTTP-serveren for at forenkle udviklingsproblemerne.

Når den serielle port har data, der skal sendes ved hjælp af THE HTTP-protokollen, oprettes en forbindelse med serveren og sender DTU-ID'et og indsamlet datapakke til hver HTTP-server gennem HTTP-post eller HTTP-get. På denne måde kan de data, der indsamles af DTU, vises direkte på WEB-siden.

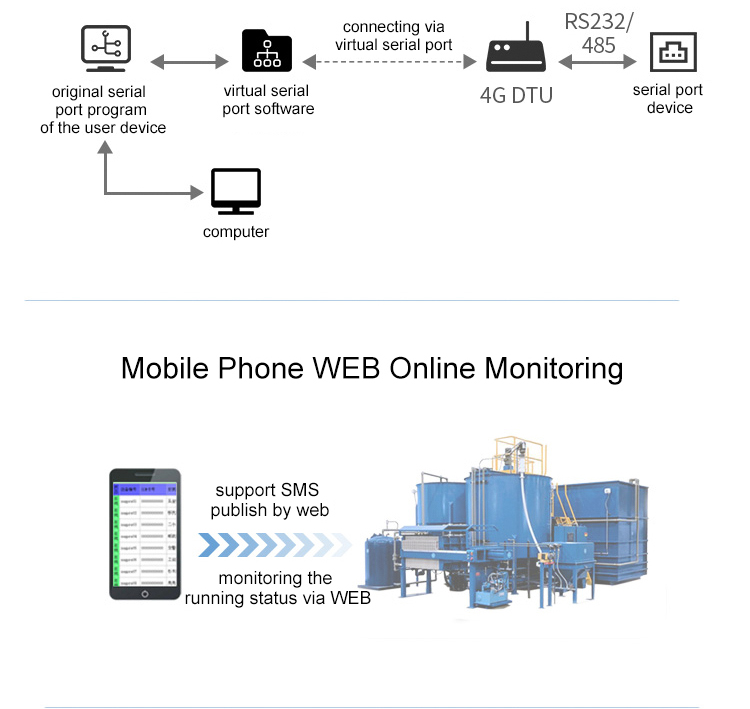

Virtuel seriel portfunktion

Ved hjælp af virtuel seriel portteknologi er det muligt at etablere en højhastigheds 4G trådløs forbindelse mellem en seriel portenhed og en værtscomputer i datacentret via DTU og oprette en virtuel kabelforbindelse, som er kompatibel med det originale serielle portprogram af brugerenheden.

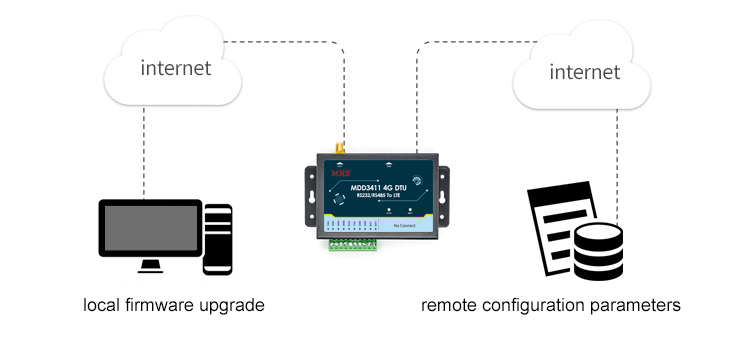

Lokal / fjernopgradering

understøtter fjernkonfigurationsparametre og opgraderer firmware i monitorcenter, fungerer enheden som normalt, når den opgraderes eksternt.

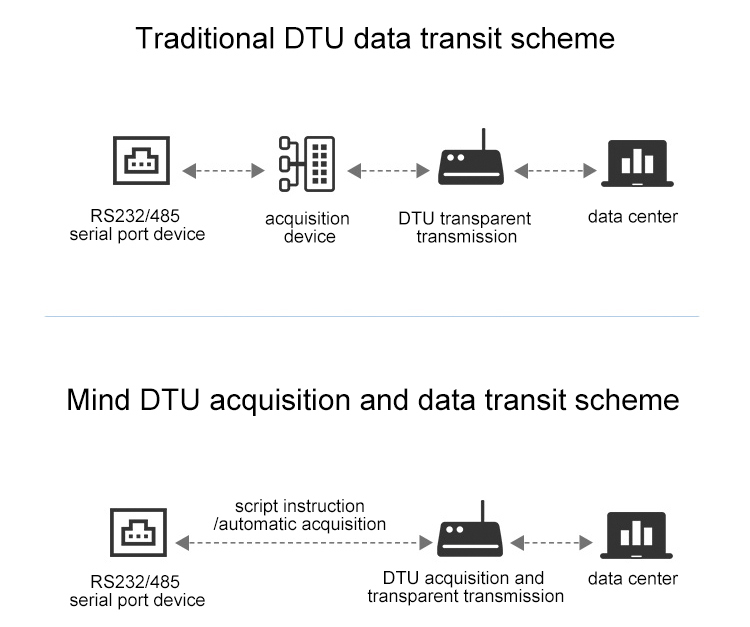

Script-programmering vælter den traditionelle DTU, som kun har funktionen til datatransmission, og forvandler MDD3411 til en DTU-enhed med erhvervelsesfunktion.



Mind DTU brugervejledning til lokal erhvervelse af script

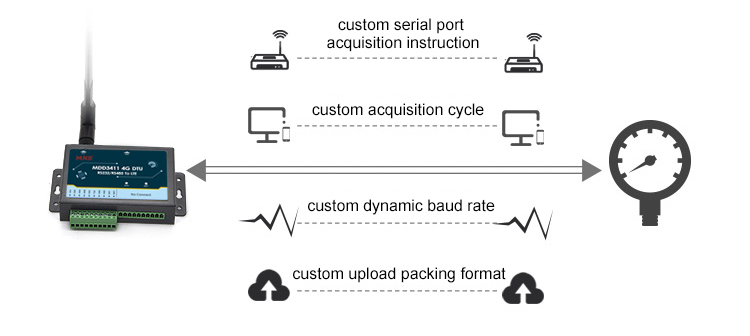

adskiller sig fra DTU før, MDD3411 understøtter automatisk automatisk erhvervelsesfunktion. Ved hjælp af scriptinstruktioner kan brugerne definere dataindsamlingen fleksibelt og reducerer hardwareforbruget betydeligt.

Definition af den lokale erhvervelsesaktion fleksibel

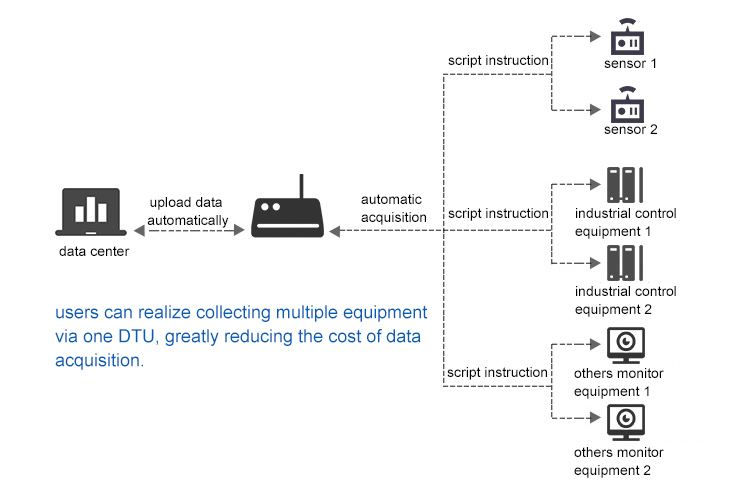

Det brugerdefinerede script kan realisere den automatiske erhvervelse af eksterne sensor- og instrumentdata af DTU uden behov for brugeren at tilføje controller separat.DTU-timing automatisk erhvervelse kan realiseres gennem scriptinstruktionen for at konfigurere DTU, hvilket i høj grad reducerer erhvervelseshardwareprisen. Scriptet realiserer de grundlæggende funktioner i switchkontrol, forsinkelseskontrol, instruktionsudstedelse, cirkulationskontrol, rapporteringskontrol, indsættelse af brugerdefineret meddelelseshoved, og om man skal acceptere ændring af baudhastighed for instrumentets reaktion osv., Som kan opfylde erhvervelseskravene i de fleste instrumenter.

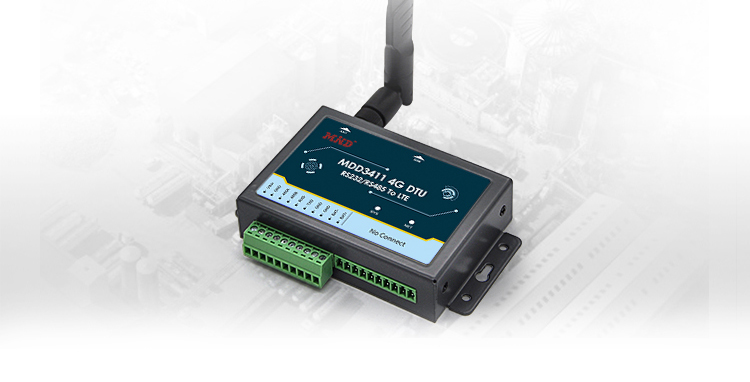

MDD3411 vedtager avanceret patch-teknologi

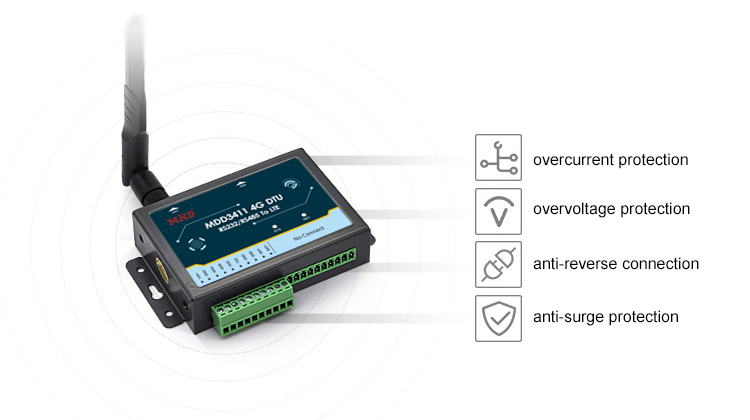

Med portstrøm, overspænding, anti-reverse-forbindelse og anti-overspændingsbeskyttelse, industriel kvalitet, stabil drift ved -40 ~ 85 ℃; Hvis ledningstilslutningen uventet vendes, og porten kortsluttes, vil enheden ikke være beskadiget, og det kan bruges normalt efter tilslutning igen.
